martedì 6 ottobre 2009

Selettore sorgente Audio a due canali (parte 1)

Cari amici eccovi l'ultima diavoleria a cui sto lavorando e che per il momento è in fermo, causa mancanza di materiale ed utensili (Saldatore e connettori Rca)
Da diversi mesi avevo in mente di iniziare a costruirmi un dispositivo simile, così oggi frugando tra i cassetti del ripostiglio alla ricerca della mia fionda, mi sono imbattuto in alcuni componenti che mio padre aveva comprato tempo fa e mi sono subito messo a lavoro!

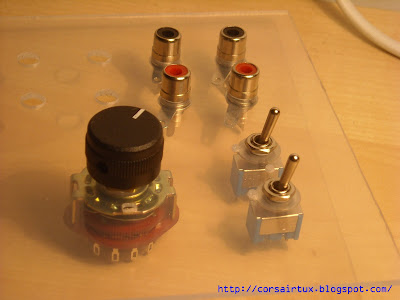

Ecco tutto l'occorrente:
  1. 2 interruttori o deviatori(non indispensabili)
  2. 1 commutatore

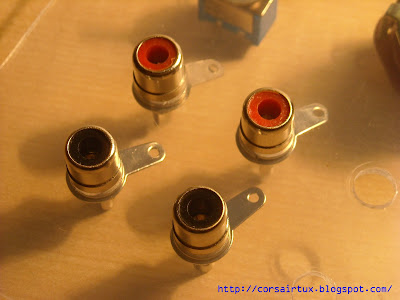

  3. 8 connettori RCA(meglio se 4 rossi e 4 neri)
  4. una scatola sulla quale montare i vari componenti
  5. filo per collegamenti audio
In pratica questo dispositivo mi permette di selezionare la sorgente da inviare alle mie casse! La necessità è comparsa quando ho comprato la mia scheda esterna! Ogni volta una rottura andare a frugare dietro al computer in mezzo a 4000 cavi per trovare quello delle casse, staccarlo, metterlo nella scheda audio e poi riposarlo al suo posto!

Così mi son detto... Adesso mi costruisco un dispositivo che mi permette di collegare il Pc, il lettore cd e la scheda audio esterna alle casse senza staccare e riattaccare il jack ma semplicemente ruotando un pomello!

Come prima cosa ho preso un pezzo di carta ed ho iniziato a fare uno schizzo del circuito che adesso vi mostro nella versione completa e migliorata!

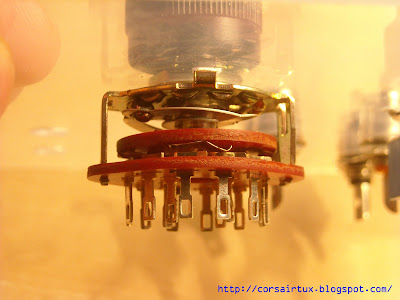

Praticamente tramite il commutatore che sarebbe questo aggeggio quì:

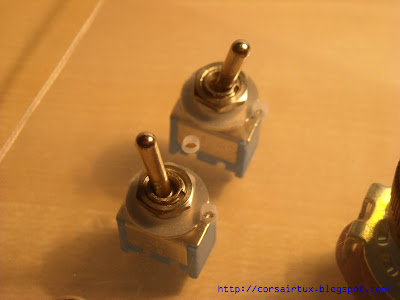

Posso deviare i due segnali e le due masse verso i diffusori e tramite i due interruttori (nel mio caso deviatori) posso decidere se disattivare uno, entrambi o nessun canale!

La seconda fase è stata quella di decidere come e dove posizionare i vari componenti! mi è venuta la bella idea di montare tutto su un pannello di plexiglas che poi adagerò in una scatoletta di legno che costruirò a breve! su un altro pezzo di carta ho fatto uno schizzo delle distanze tra i vari connettori, deviatori etc. ed ho riportato tutto sul foglio di plexiglas, infine l'ho ritagliato ed ho praticato i vari fori di diverse misure!

A questo punto mi sono bloccato perché ormai il mio saldatore è vecchiotto e difficile da usare per me! e perché mi mancano alcuni connettori RCA ed il filo!

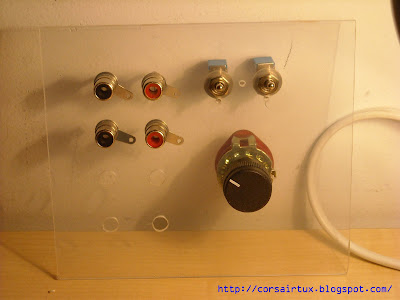

Per il momento vi posso mostrare come verranno disposti + o meno i vari componenti.

Forse quando finisco vi faccio vedere come funziona tramite un video!
